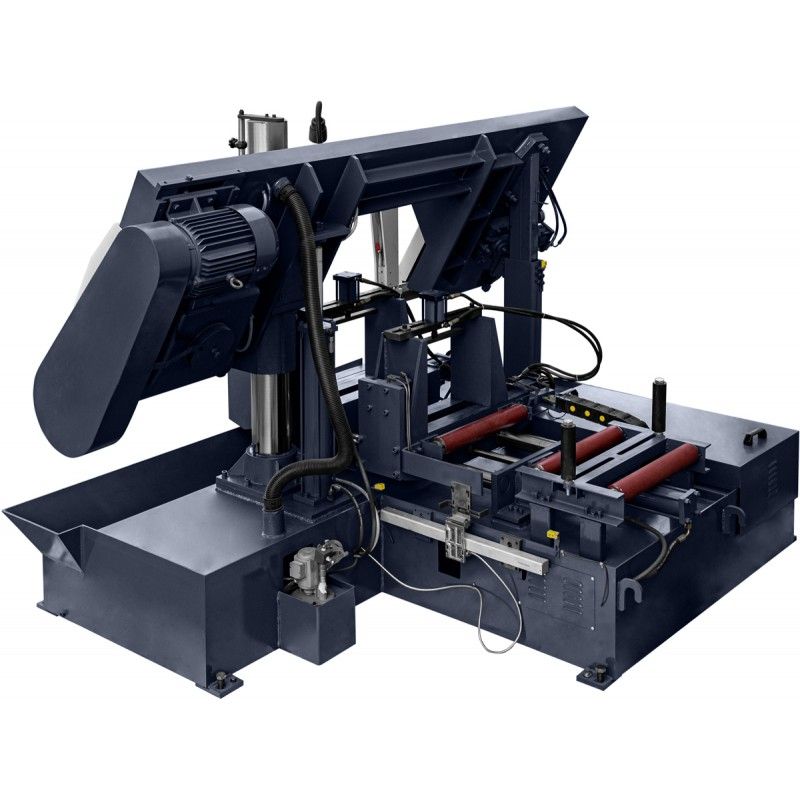

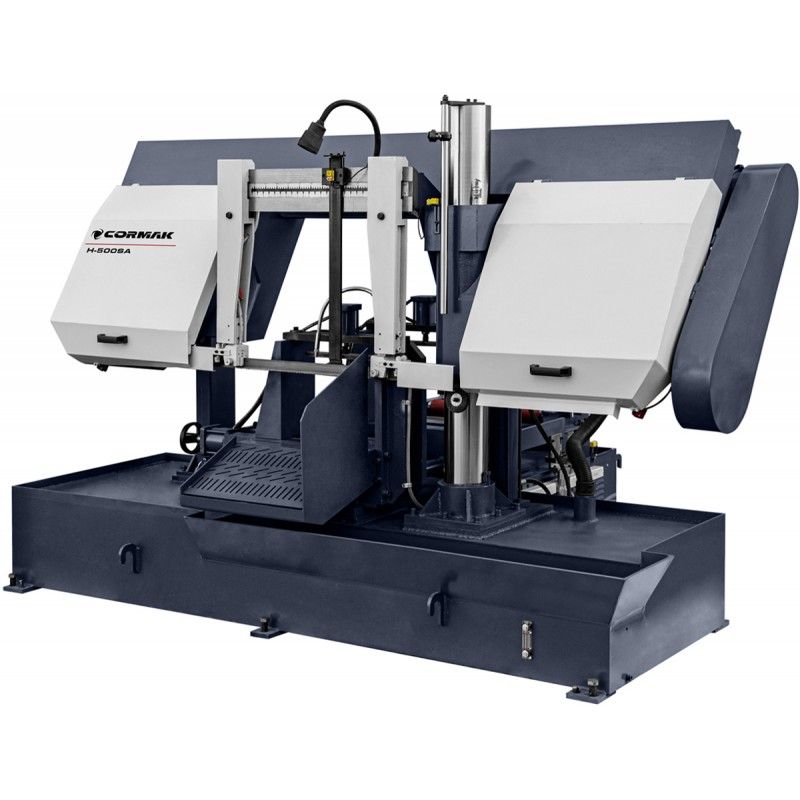

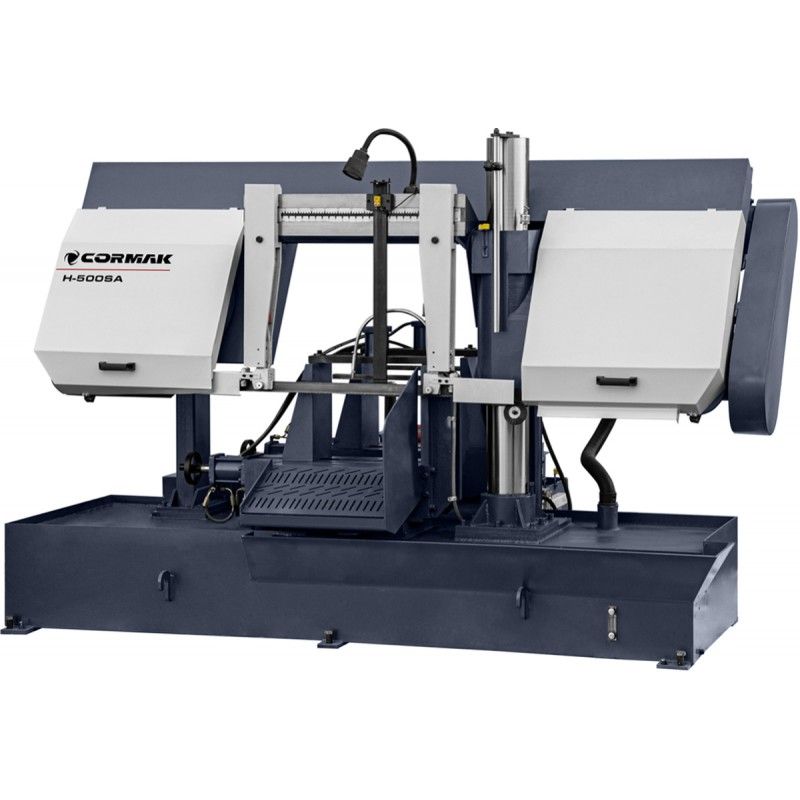

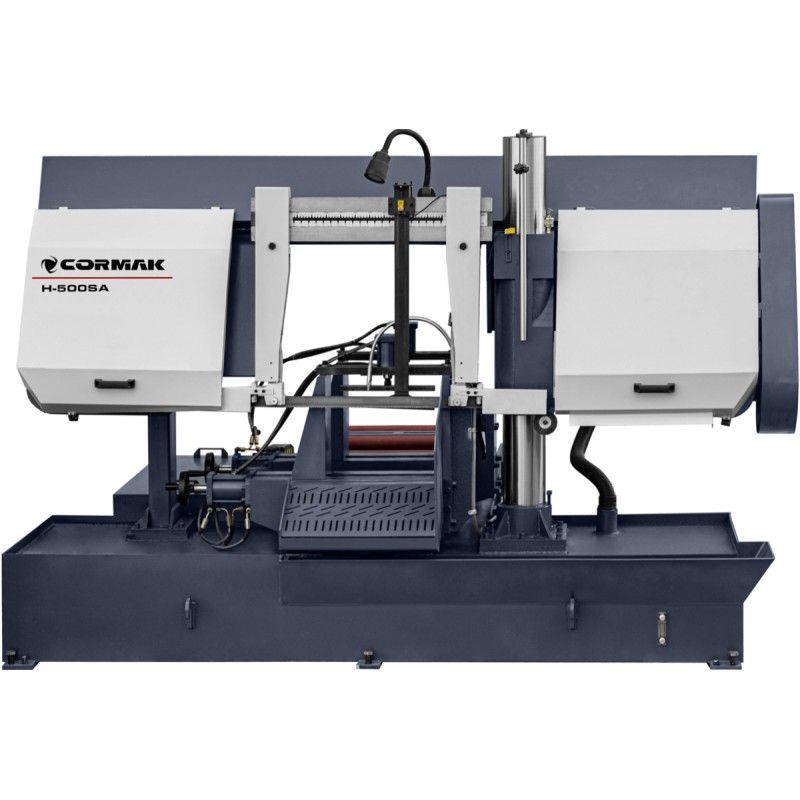

Automaatne lintsaag CORMAK H‑500 SA

Toote kirjeldus

Lintsaag CORMAK H - 400SA on suure jõudlusega masin terasest, malmist ja värvilistest metallidest valmistatud varraste, torude ja profiilide lõikamiseks automaatse tsükliga.

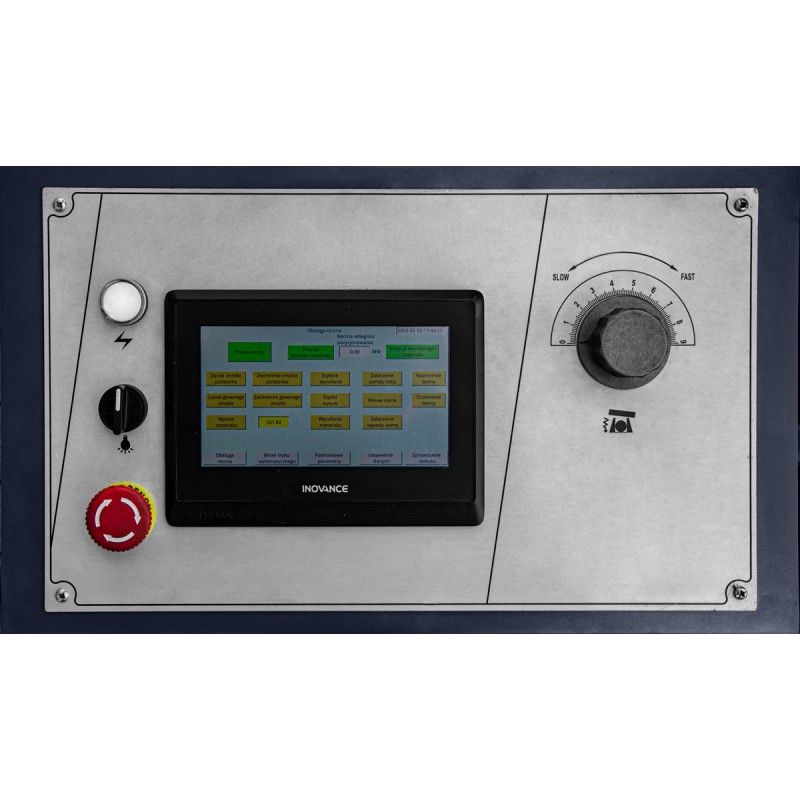

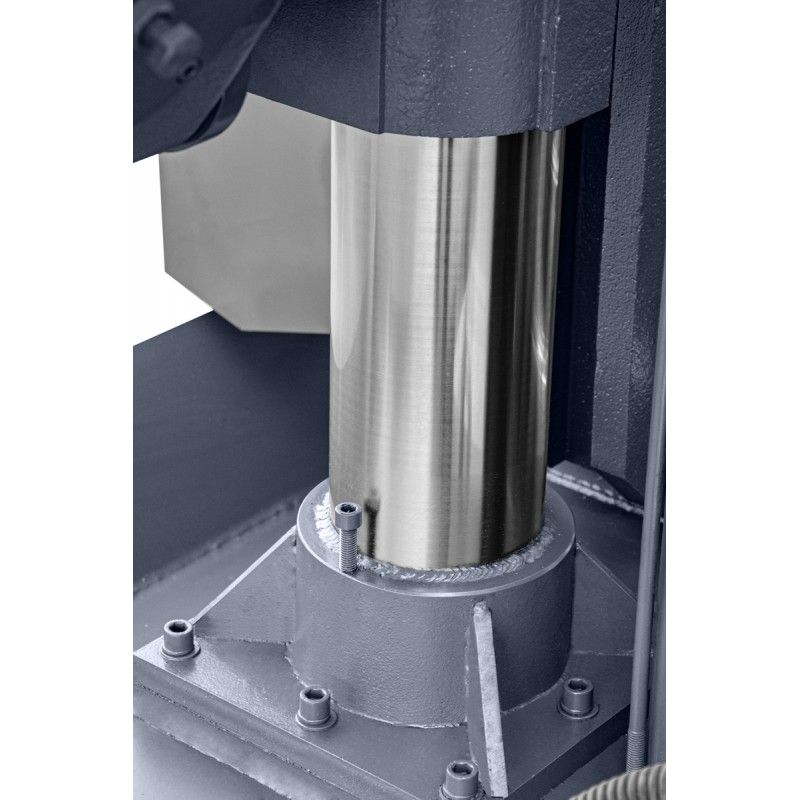

Sae tugev korpus ja tugev raam koos kolonni konstruktsiooniga tagavad suurepärase jäikuse ja erakordse stabiilsuse isegi kõige raskemini töödeldavate metallide lõikamise ajal. Lõikur on varustatud PLC kontrolleriga ja lihtsalt kasutatava puuteekraaniga.

Lõikur võimaldab käsitsi ja automaatset lõikamist.

Käsitsirežiim võimaldab teil kõiki toiminguid teha käsitsi masina töölaualt.

Automaatrežiim – pärast masina sisselülitamist kogu lõiketsükkel, st lõikedetailide kinnitamine kruustangisse, määratud mõõtmeteni viimine lõikeribale, lõikeõla langetamine ja tõstmine see soovitud kõrgusele pärast lõpetamist lõikamine toimub ilma operaatori tegevuseta.

Lõikeparameetrid, nagu lõigatud detailide tükkide arv, nende mõõtmed, lõikeriba kiirus, käe laskumise kiirus, seadistatakse juhtpaneelil. Seade seiskub automaatselt, kui seeria lõigatakse, lõikeriba katkeb või kui avastatakse mõni muu lõikuri juhtimissüsteemi poolt tuvastatud rike.

Masina korpus on malmist, mis on kinnitatud korpuse jäigale ruumilisele plaatkonstruktsioonile. Korpuse sees on: hüdroagregaat, pumbaga jahutusvedeliku paak ja laastude etteandja. Raami teraskonstruktsioon on söötmislaua pinna suhtes 3 kraadise nurga all, mis on eriti kasulik ristkülikukujuliste elementide ja profiilide lõikamisel.

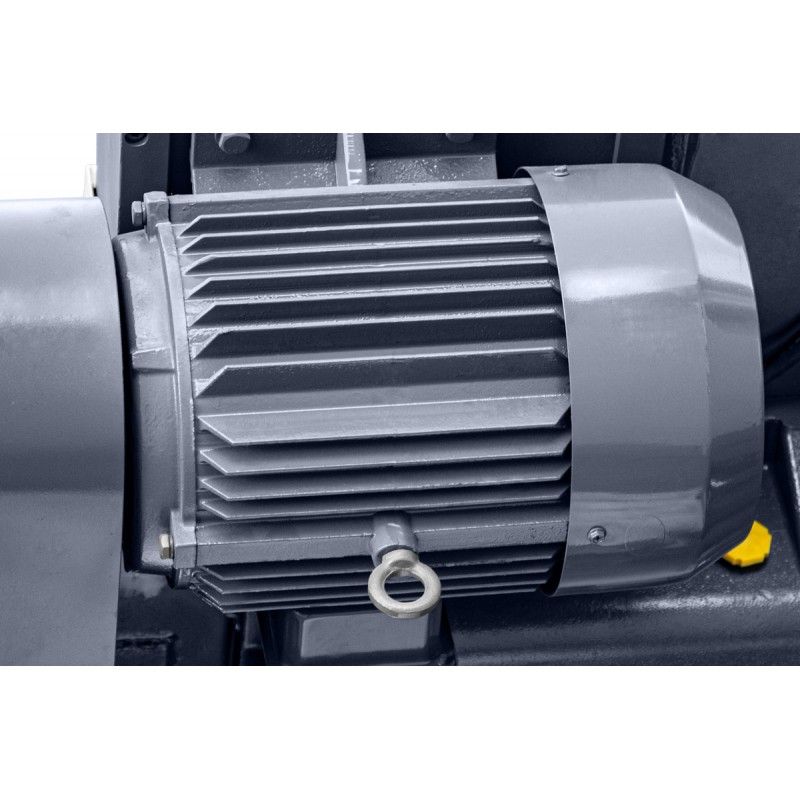

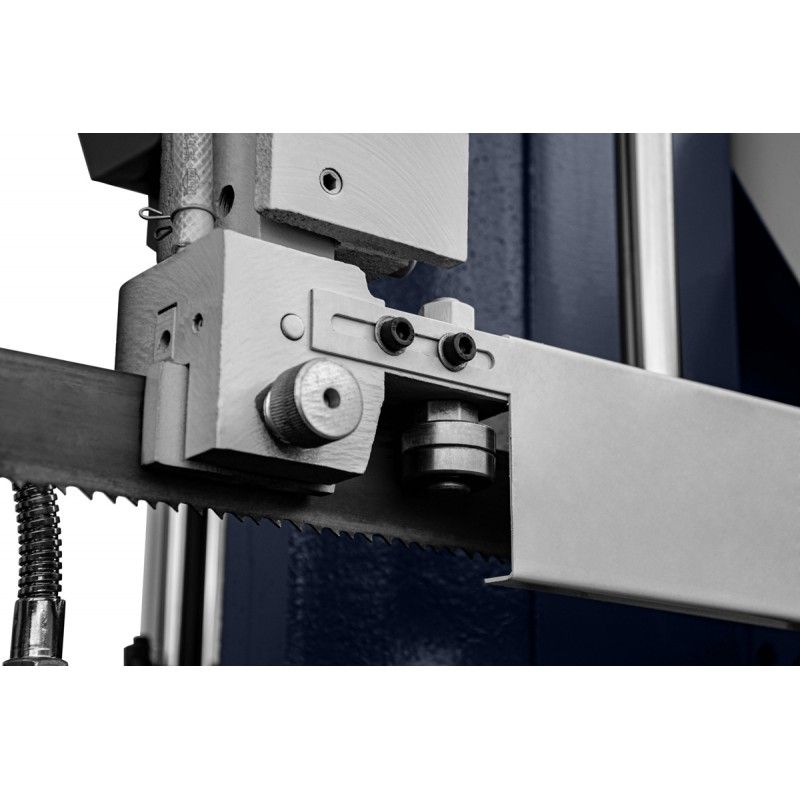

Inverteriga juhitaval mootoril põhinev lõikeriba ajam tagab sujuva reguleerimise suurel kiirusel. Rihma hüdrauliline pinge võimaldab tagada rihma optimaalsed töötingimused. Kui saeketas puruneb, peatub masin automaatselt. Rihma täpse juhtimise tagavad juhtlaagritest koosnevad juhikud ja paagutatud karbiididest valmistatud sisetükid. Liigutatav lindi juhtpea seatakse sõltuvalt lõigatava materjali suurusest, mis suurendab lindi töö stabiilsust. Jahutussüsteem ja puhastushari tagavad maksimaalsed lõikeparameetrid ja pikendatud saetera tööiga.

Käe hüdrauliliselt sunnitud langetamist reguleerib laias vahemikus täpne drosselklapp. Kiirsöötmise süsteem võimaldab lühendada üksikute elementide lõikamise aega.

Hüdrauliline materjali etteandesüsteem tagab masina täisautomaatse töötsükli. LCD-ekraaniga varustatud kontroller võimaldab programmeerida sae tööd, annab märku materjali lõpust, edastab vead ja teavitab programmeeritud aja möödudes lõigatud osade arvust. Maksimaalne materjali etteande pikkus ühes tõmbes on 500 mm täpsusega +/- 0,2 mm käigu kohta.

CORMAKi poolautomaatsete ja automaatsete seerialõikurite uuenduslikkus ja tootmine vastavalt ISO:90001 ja ISO:140001 sertifikaatidele vastavatele normidele ja standarditele, garanteerib ohutuse, kvaliteedi ja toote töökindluse. Maailmaturul tuntud ja lugupeetud tootja, maailma ühe liidri ABB poolt litsentsitud mootorite kasutamine tagab pika ja tõrgeteta töö.

Toote spetsifikatsioon

Maksimaalne lõikeulatus

Nurk
0º	ø500	500 x 500

Lõika vahemikku	Ø500 või 500 x 500
Lintsaeleht	5550 x 41 x 1,3 mm
Lõikamiskiirused	40/60/80 m/min.
Mootor	5,5 kW
Hüdrauliline jõuallikas	1,5 kW
Jahutusvedeliku pump	0,09 kW
Söötja samm	500 mm
Koormusvõime	3000 kg
Laua kõrgus	600 mm
Mõõtmed	2900x2200x1900mm
Kaal	2400 kg

Standardvarustus

• töö automaatses tsüklis,

• käe asendi mälufunktsioon,

• sisseehitatud hüdroseade,

• kruustangide asukoha mälufunktsioon,

• muutke lõikekiirust,

• see puhastushari liigub,

• jahutussüsteem

• bimetallist lintsaag,

• CE-vastavusdeklaratsioon,

• Kasutusjuhend.
