Lintsaag CORMAK S‑200R Manual
Masina disain põhineb Saksa inseneride lahendustel ja projektidel. Masin on valmistatud Austrias. Nende kahe teguri kombinatsioon võimaldab meil tagada mõistliku hinnaga suure töökindluse ja kasutamise lihtsuse.
Toote kirjeldus
Masina disain põhineb Saksa inseneride lahendustel ja projektidel. Masin on valmistatud Austrias. Nende kahe teguri kombinatsioon võimaldab meil tagada mõistliku hinnaga suure töökindluse ja kasutamise lihtsuse.
Maktek S-200R MANUAL-i lintsaag metalli lõikamiseks koos EL-i vastavussertifikaadiga võimaldab lõikamist tasandatava materjali teljega risti või mis tahes nurga all vahemikus 45 ° kuni 60 °. Tühja tooriku saab kätte anda käsitsi või mis tahes söödaseadet kasutades. Söötmine lõikamise ajal toimub gravitatsiooniliselt vastavalt õlivoolu põhimõttele kahekambrilises hüdromootoris. Operaator käivitab masina nuppu vajutades ja reguleerib lõikekiirust. Pärast lõikamisprotsessi lõppemist peatub masin automaatselt ja operaator tõstab masina raami käsitsi algasendisse. Materjal tarnitakse käsitsi.

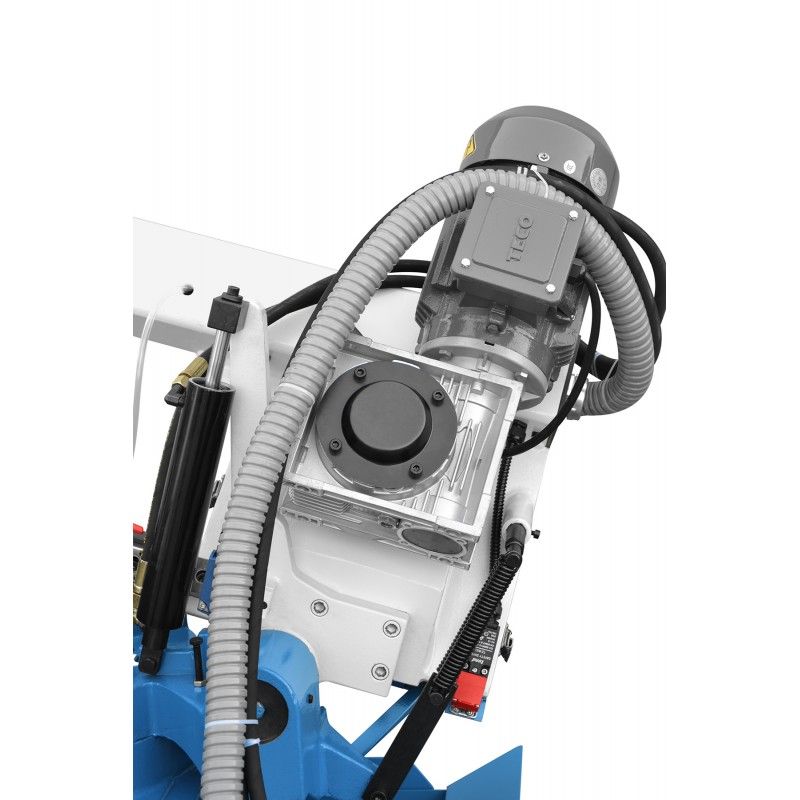

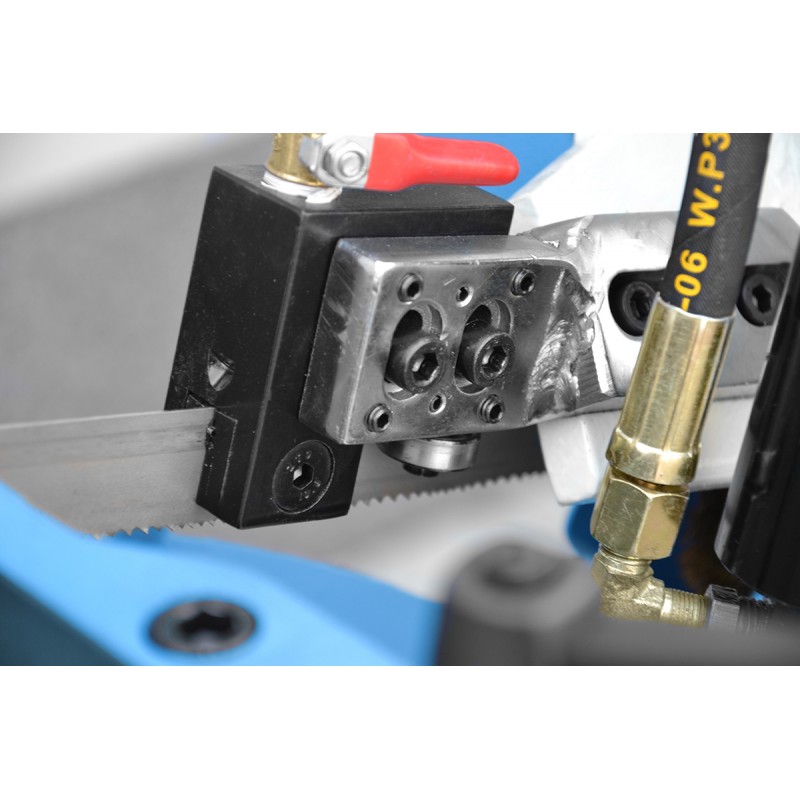

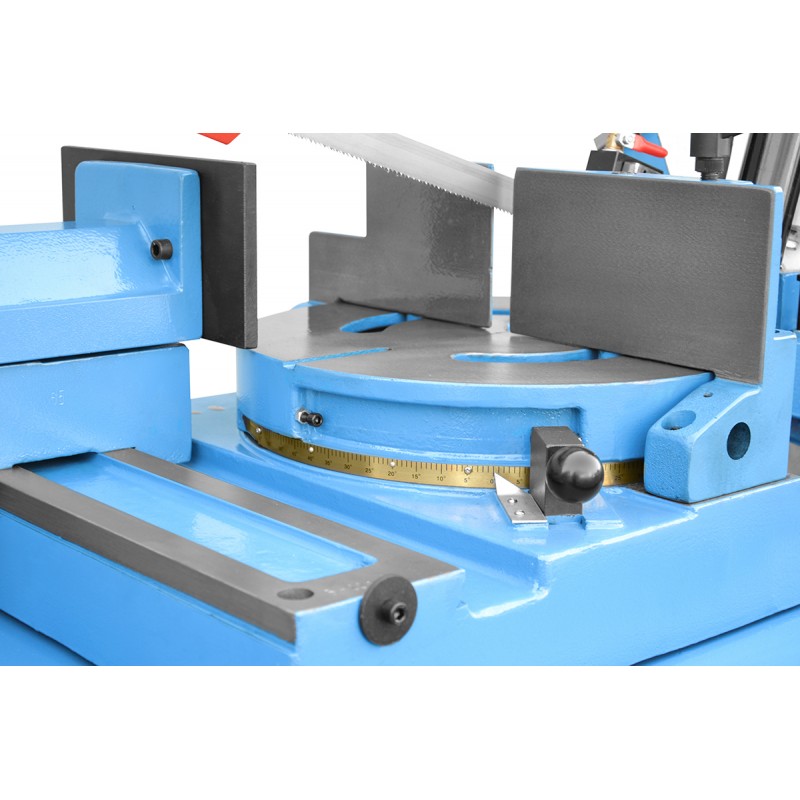

See mudel on oma võimsa ja stabiilse konstruktsiooni tõttu rakendatav nii üksiktootmises kui ka seeriatootmises ning võimaldab lõigata mitmesuguseid materjale, sealhulgas roostevabast terasest, tööriistaterasest ja materjalidest, mis on seest tühjad ja täis. Masin võimaldab lõigata materjali nurga all, keerates raami vasakule / paremale. Masina raam on valmistatud malmist, saetera kasutamine laiusega 27 mm võimaldab täismahus läbi viia mitmeosalise lõikamise, nii profiilid kui ka materjalid on valmis. Reguleeritaval voodil asuv võtmeta ketas. Vööjuhikud on varustatud karbiidist sisetükkidega. Just need lisad vastutavad lõikamise ajal täpsuse ja sirgjoonelisuse eest. Masina raam on varustatud automaatse lintsae pingutusanduriga, mille kalle on 25 °, mis suurendab sae kasutusiga. Puhastusharjad kinnitatakse raami põhja külge, et saag oleks täiesti puhas. Masinat juhib käigukruvide ülekanne, mis on täidetud käigukastiõliga. Masinal on kahekiiruseline kolmefaasiline mootor. Mootori termiline kaitse. Lintsaega on metalli lõikamise valdkonnas lai töötamine laia nurga all 45 ° vasakule kuni 60 ° paremale. Masinal on 2 sae kiirust 35 ja 70 m / min. Masinaraami madalama kiiruse hoob on ergonoomiliselt paigaldatud hüdromootori lähedusse. Masin on varustatud pidevalt reguleeritava, raami automaatse langetamise süsteemiga.

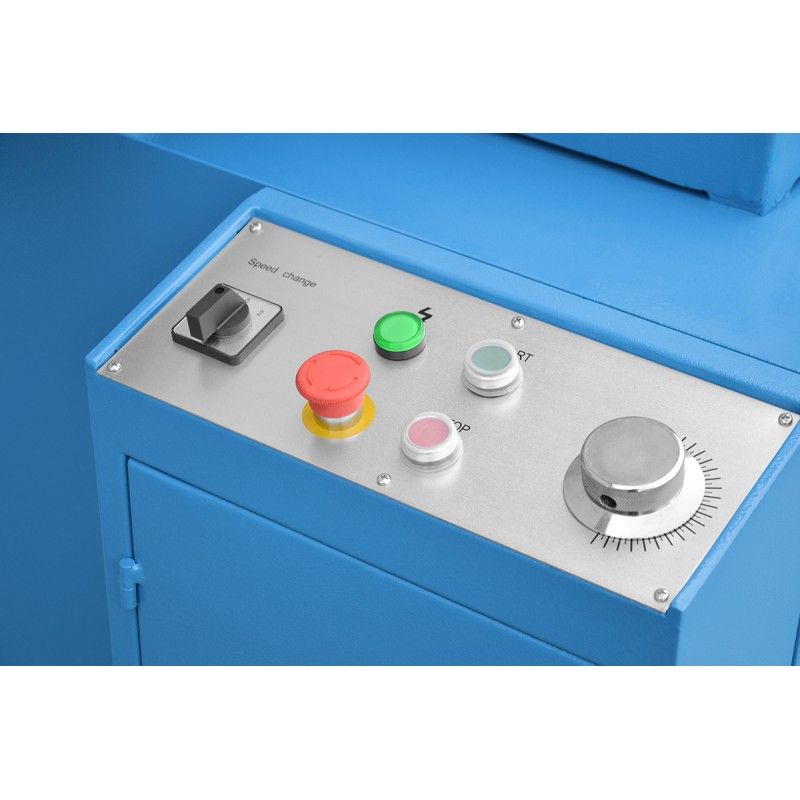

Masina konstruktsioon: malmist valmistatud raam, ase ja pöördlaud. Suletud jahutussüsteem jaotab vedeliku juhtrööbastele. Masin on lõigatud materjali pikkuse mõõtmiseks varustatud toorikuga mõõdulindiga. Masina alus on valmistatud jäigast ristkülikukujulisest terasplaadist, mille sees on pumbaga jahutussüsteem. Lõikamise ajal ohutuse tagab elektripaigaldis, mis vastab kõigile EL nõuetele. Masinal on lüliti, mis peatab masina pärast lõikamist, sellel on ka avariilüliti ja rida mikrolülitusi, mis masina välja lülitavad, näiteks siis, kui: rihma kate on avatud või saekate avaneb.Toote spetsifikatsioon
Tüüp |
gravitatsiooniline |
RAAMI TÕSTMINE JA LASEMINE |
Gravitatsioon koos astmeliselt reguleeritava raami langetamisega |
SAE KIIRUS |
36/70 m/min |
LÕIKAMISNURG |
Vasakul 45 ° kuni 60 ° Paremale |
Vise |
manuaal |
MINIMAALNE LÕIKATUD DIAMETER |
Ø 5 mm |
MATERJALI MINIMAALNE PIKKUS VISIIDIDES |
30 mm |
VISE ALUSKÕRGUS |
890 mm |
Sae mõõdud |
27x0,9x2910 mm |
Üldvõimsus |
2,1kWt |
Mõõtmed (PxLxK) |
1600 x 800 x 1400 mm |
Kaal |
480 kg |
Nurk |
|||
0º | ø250 | 320 x 240 | 240 x 240 |
45º Л | ø200 | 220 x 120 | 190 x 190 |
45º П | ø220 | 235 x 120 | 210 x 210 |
60º П | ø110 | 155 x 110 | 100 x 100 |
