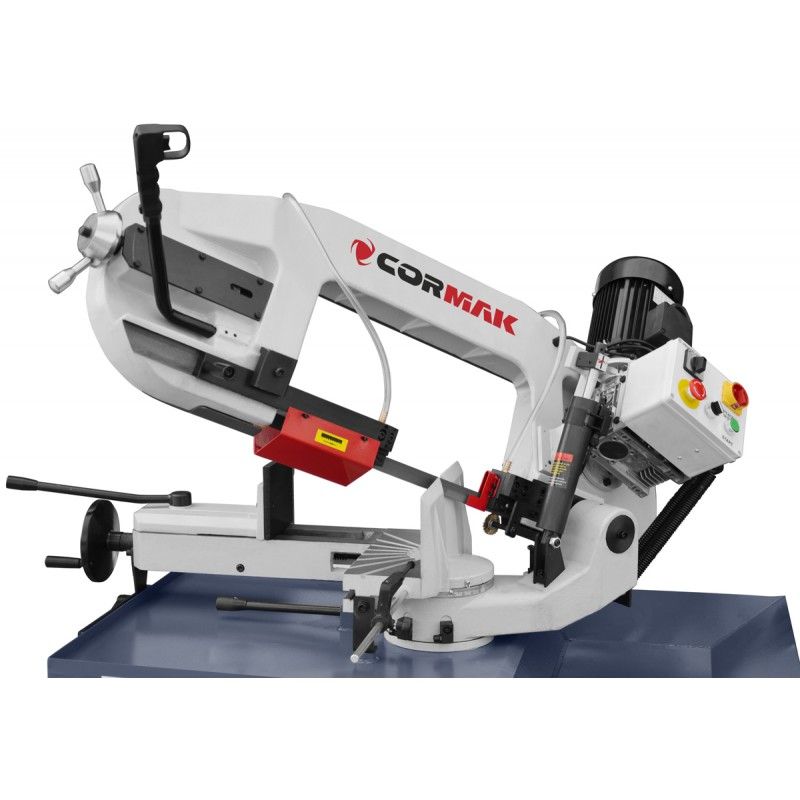

Lintsaag CORMAK HBS320

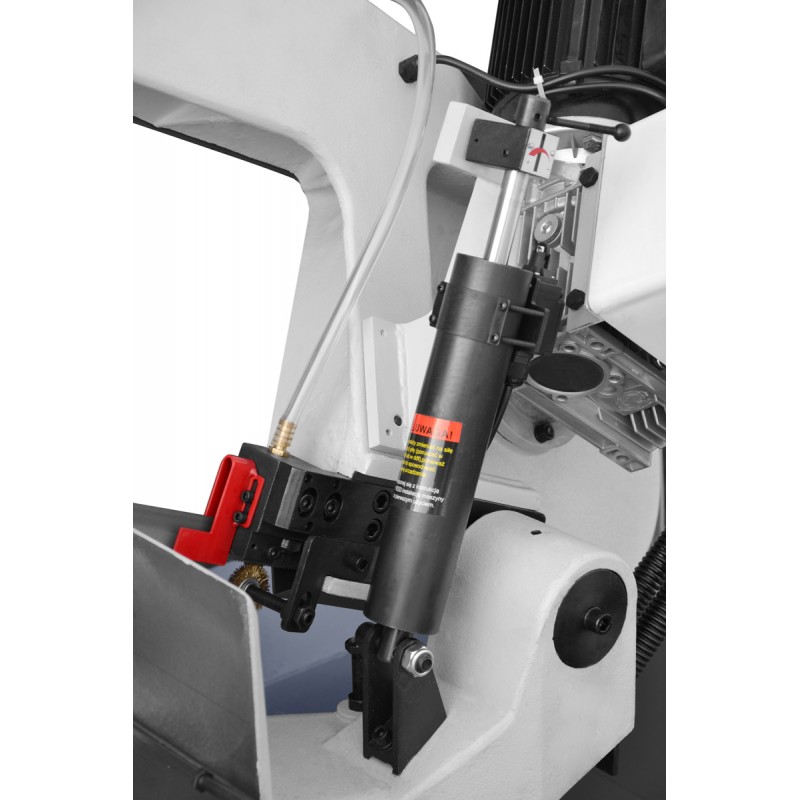

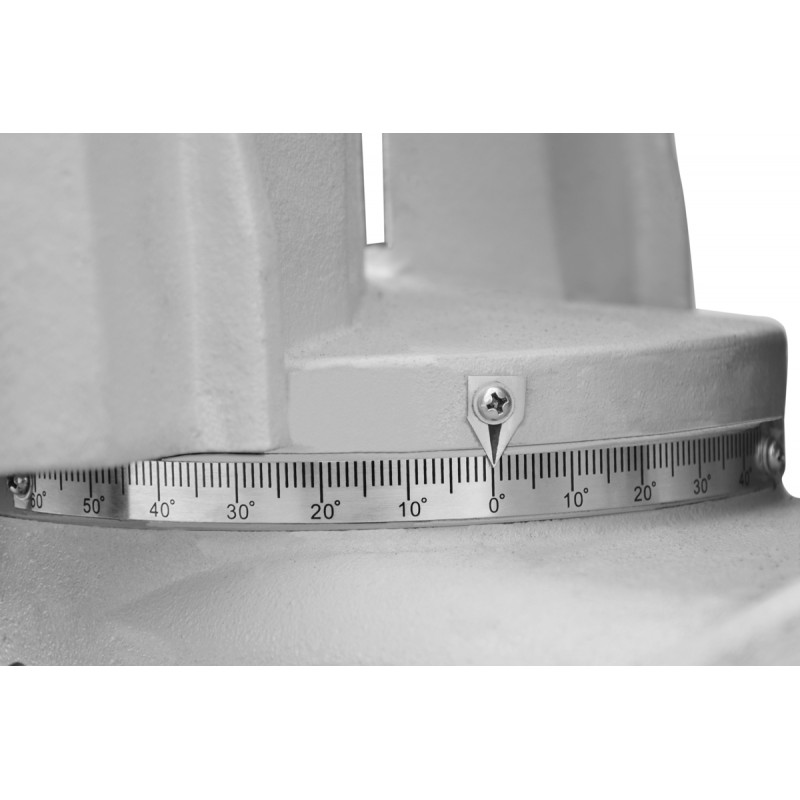

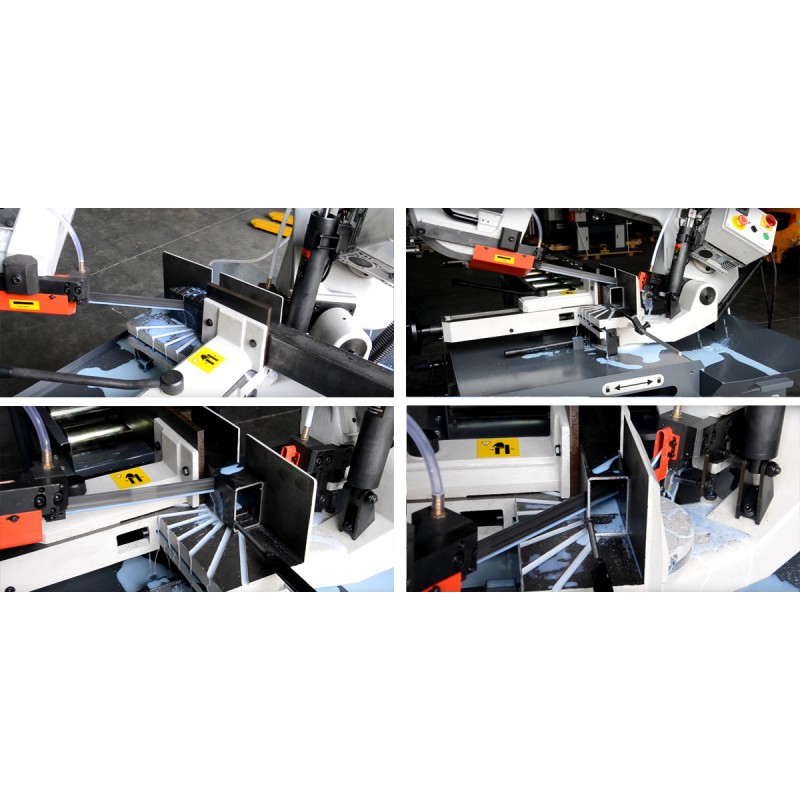

Metalli lintsaag CORMAK HBS320 võimaldab lõikamist mis tahes nurga all vahemikus -45° kuni + 60°. Lõigatud elementi saab toita käsitsi või mis tahes etteandeseadmega. Etteanne lõikamise ajal on gravitatsiooniline õlivoolu põhimõttel kahekambrilises hüdrosilindris. Lintsaag sobib suurepäraselt torude, profiilide ja muude materjalide lõikamiseks.
Toote kirjeldus
Metalli lintsaag CORMAK HBS320 võimaldab lõikamist mis tahes nurga all vahemikus -45° kuni + 60°. Lõigatud elementi saab toita käsitsi või mis tahes etteandeseadmega. Etteanne lõikamise ajal on gravitatsiooniline õlivoolu põhimõttel kahekambrilises hüdrosilindris. Lintsaag sobib suurepäraselt torude, profiilide ja muude materjalide lõikamiseks.

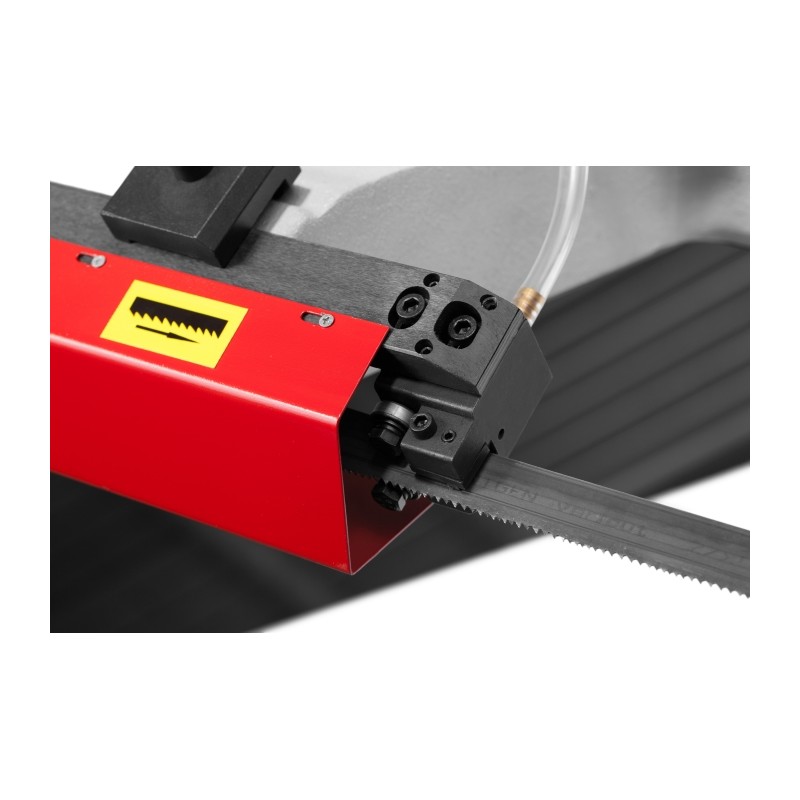

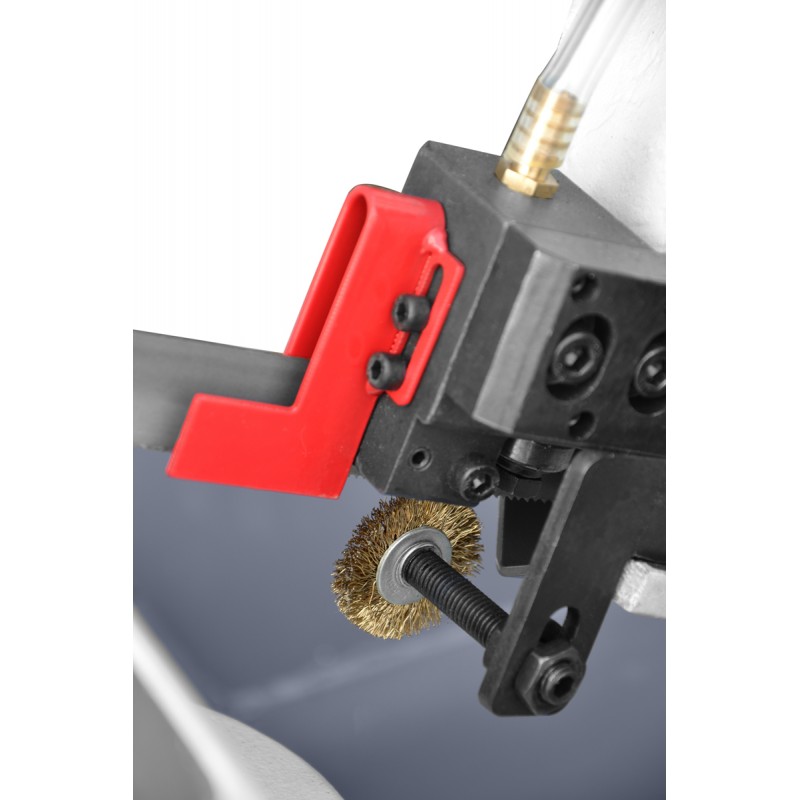

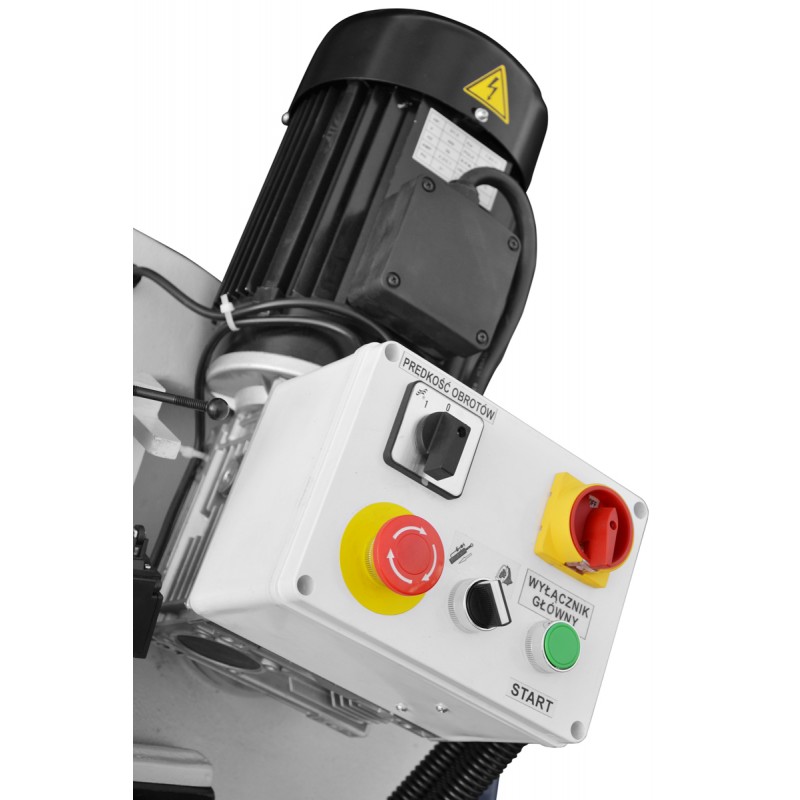

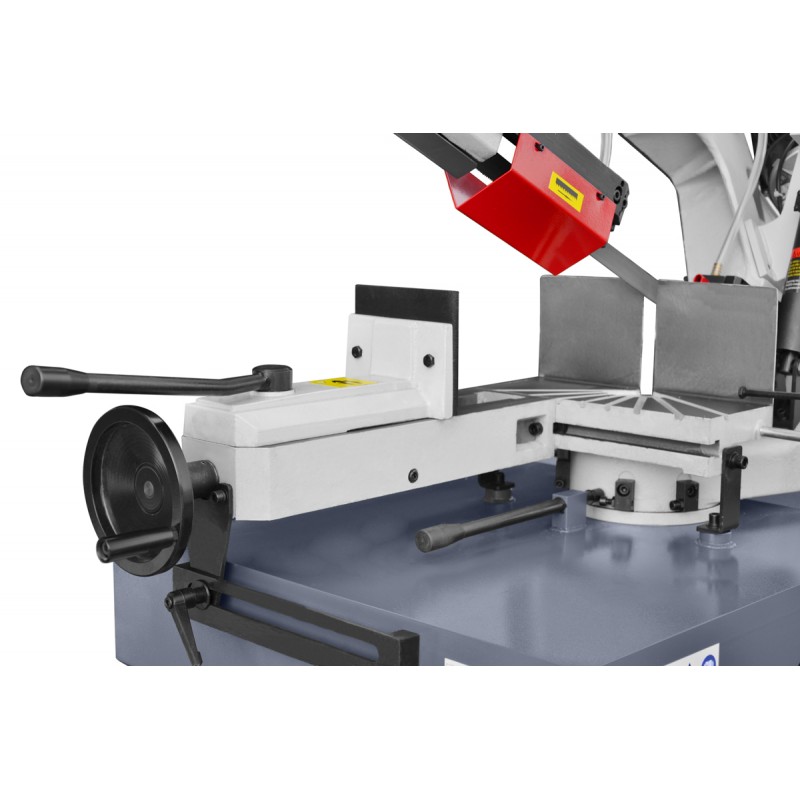

Operaator käivitab masina, vajutades nuppu START ja määrab lõikekiiruse. Kui tsükkel on lõppenud, peatub masin automaatselt ja operaator tõstab käe algasendisse. Lintsaevars on valmistatud massiivsest ühtlasest malmist ning koos 27 mm laiuse lõikelindiga võimaldab suures koguses konstruktsiooniterast, roostevaba terast ja tööriistu lõigata. Kruustang asub reguleeritavas voodis ja varustatud kiirklambriga. Terajuhikud on varustatud kuullaagrisüsteemi ja tsementeeritud karbiididega, tagades suurepärase lõiketäpsuse ja sirge lõike. Sellel on tohutu mõju riba juhtimisele, selle vastupidavusele, täpsusele ja lõikekvaliteedile. Karbiidist juhik vähendab drastiliselt nii masina kui ka tera kulumist.
Alus on suletud, moodustades teraslehtedest jäiga keevitatud korpuse. Sees on eraldi üleujutuse jahutusvedeliku mahuti koos elektropumbaga. Aluse ülemise osa kuju moodustab paagi jahutusvedeliku ja lõikamise käigus tekkivate laastude äravooluks. Malmist töölaud on kinnitatud alusele, kahepoolse pöördhoova ja juhtpaneeliga.
Söötmiskiirust juhib juhtpaneel. Lõikeriba kiirusi on 2: 44 ja 88 m/min. Käe puhkeasendis (pärast lõikeprotsessi) lülitub lõikerihma ajam automaatselt välja. Ohutus on tagatud lõikerihmade kaitsete ja mikrolülititega, mis seiskavad mootori pärast lõiketsükli lõppu või pärast mõne kaitse avamist; lisakaitse seisneb lintsae automaatses väljalülitamises lõikerihma purunemise korral.
Toote spetsifikatsioon
Ø max |
260 mm /ristilõikamine |
H × B max |
320 × 160 mm /ristilõikamine |
Toiteallikas |
3-faasiline, 400 V |
Koguvõimsus |
2,1 kW |
Käe langetamise juhtseade |
hüdrauliline silinder |
Rihma mõõtmed |
2740 × 27 × 0,9 mm |
Lõikamiskiirus |
astmeteta 0–50 m/min |
Riba kiirus |
44/88 m/min |
Asealuse kõrgus |
920 mm |
Mõõtmed |
1400 × 880 × 1550 mm |
Kaal |
330 kg |
Nurk |
|||
0º |
ø260 |
320 × 160 |
255 × 255 |
45º R |
ø210 |
210 × 200 |
210 × 210 |
60º R |
ø135 |
135 × 130 |
130 × 130 |
45º L |
ø160 |
220 × 130 |
160 × 160 |
