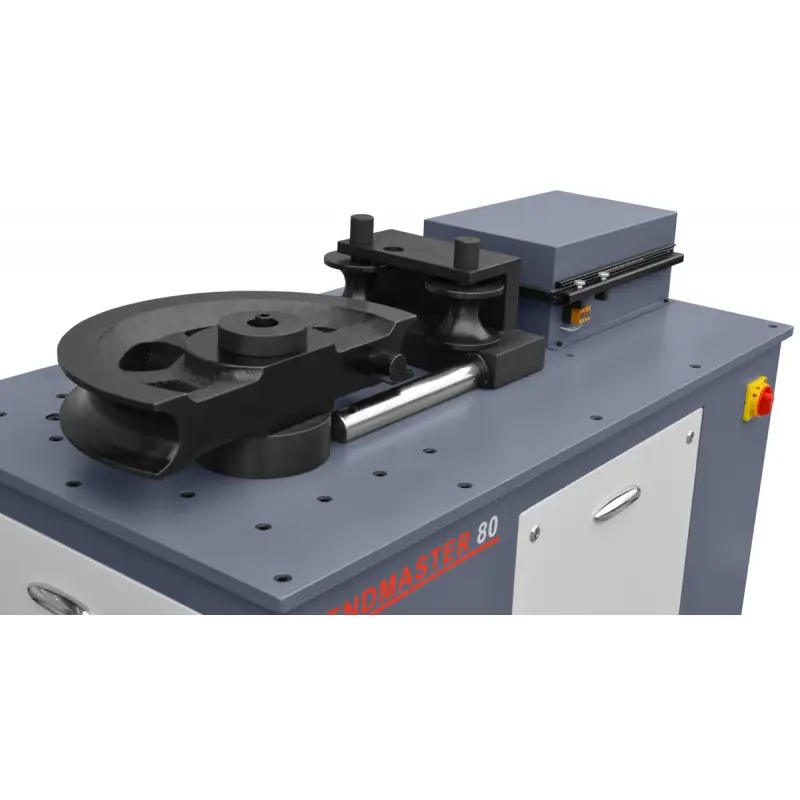

Mandrelivaba torude ja profiilide painutusmasin CORMAK BENDMASTER 80

Toote kirjeldus

Täpne ja tõhus tööstuslik painutaja teras-, vask-, alumiinium- ja messingtorude painutamiseks. Võimalus valida optimaalne painutusraadius tagab kvaliteetsed tulemused ilma materjali deformatsioonita. See torupainutaja on hõlpsasti kasutatav ja sobib ideaalselt väikepartiide ja eritellimusel tootmiseks auto- ja mööblitööstuses. Peamist painutusvormi ajab käigukastiga elektrimootor. Masin töötab nii käsitsi kui ka poolautomaatselt. Selle lihtne ja vastupidav disain tagab pikaajalise ja probleemivaba kasutamise. Standardversioon käsitsi kinnitusega, valikuline hüdrauliline survesüsteem on saadaval.

Masina peamised eelised

• Spindlivaba painutaja – välistab sisemise südamiku vajaduse, vähendades seadistusaega ja kõrvaldades materjali kahjustamise riski.
• Peamootor 5,5 kW – tagab piisava pöördemomendi suure läbimõõduga torude painutamiseks.
• Hüdrauliline survetald – kohandub automaatselt toru läbimõõdule, tagades täpse toe painutamise ajal.
• Automaatsed ja käsitsi töörežiimid – paindlikkus vastavalt tootmistüübile ja protsessi juhtimisele.

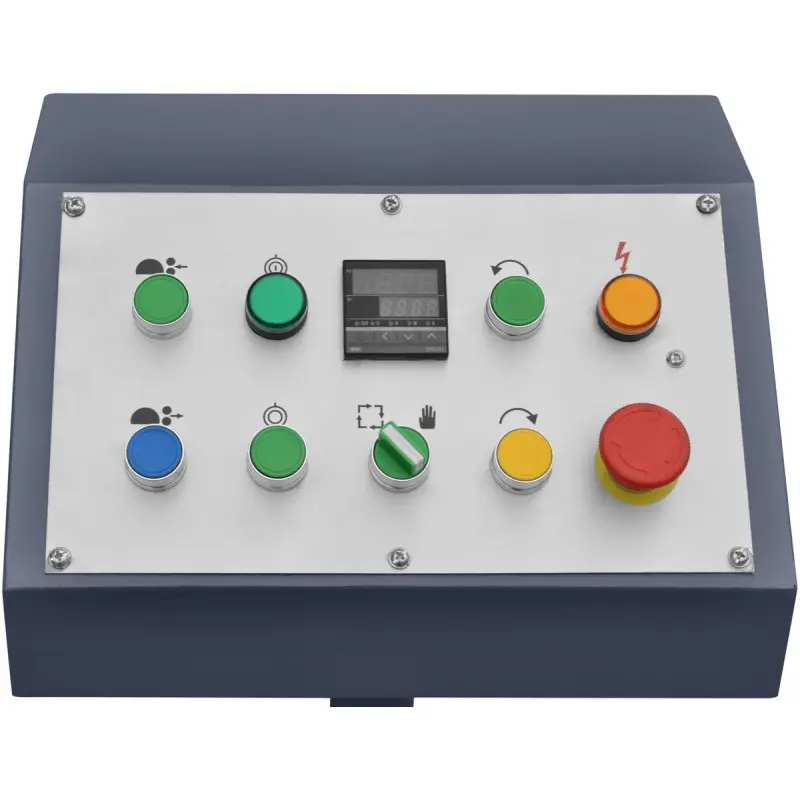

• Digitaalne painutusnurga näidik – painutusparameetrite reaalajas juhtimine operaatoripaneeli kaudu.
• Matriitsid 60,3 mm ja 76,1 mm torudele – valmis kõige nõudlikumate torude läbimõõtude ja suurte painutusraadiuste jaoks.
• Maksimaalne painutusnurk 180° – võimaldab täiskaare ja Suletud kujundid.

Konstruktsioon ja tehnoloogia

Mudelil BENDMASTER 80 on kaks sõltumatut ajamisüsteemi: 5,5 kW põhimootor, mis annab jõudu käigukastile ja painutusvormile, ning 1,1 kW hüdrauliline pumpmootor automaatsele survekinga süsteemile. Reguleeritav piirlüliti võimaldab kinnitusjõudu ja -vahemikku toru läbimõõdule kohandada. Digitaalne ekraan näitab nii siht- kui ka praegust painutusnurka, tagades täieliku protsessi juhtimise. Tugev, terasest keevitatud raam kogukaaluga 1500 kg tagab töötamise ajal stabiilsuse ja vibratsioonikindluse.

Täpsus ja jõudlus

BENDMASTER 80 toru- ja profiilipainutaja tagab terastorude täpse painutamise ilma lõikamise või täitmise vajaduseta. Vormi pöörlemiskiirus 2 p/min on optimeeritud täpsuse ja juhtimise tagamiseks. Automaatrežiim võimaldab korduvate osade seeriaviisilist painutamist minimaalse operaatori sekkumisega, samas kui käsitsirežiim sobib ideaalselt üksikdetailide või eritellimusel tööde tegemiseks. Masin toimib suurepäraselt suure läbimõõduga terastorude painutamisel nõudlikes tootmiskeskkondades.

Rakendused

See masin on loodud pidevaks tööks tööstuskeskkonnas. BENDMASTER 80 paistab silma järgmistes valdkondades:

• tööstus- ja kütteseadmete tootmine,
• terastorude painutamine ehitussektoris,
• suure läbimõõduga komponentide vormimine aedade, väravate ja käsipuude jaoks,
• paksu seinaga torude ja profiilide seeriaviisiline painutamine metallitöötlemis- ja eelvalmistustöökodades.

Standardvarustus

• Digitaalne painutusnurga näidik
• Hüdrauliline survetald reguleeritava piirlülitiga

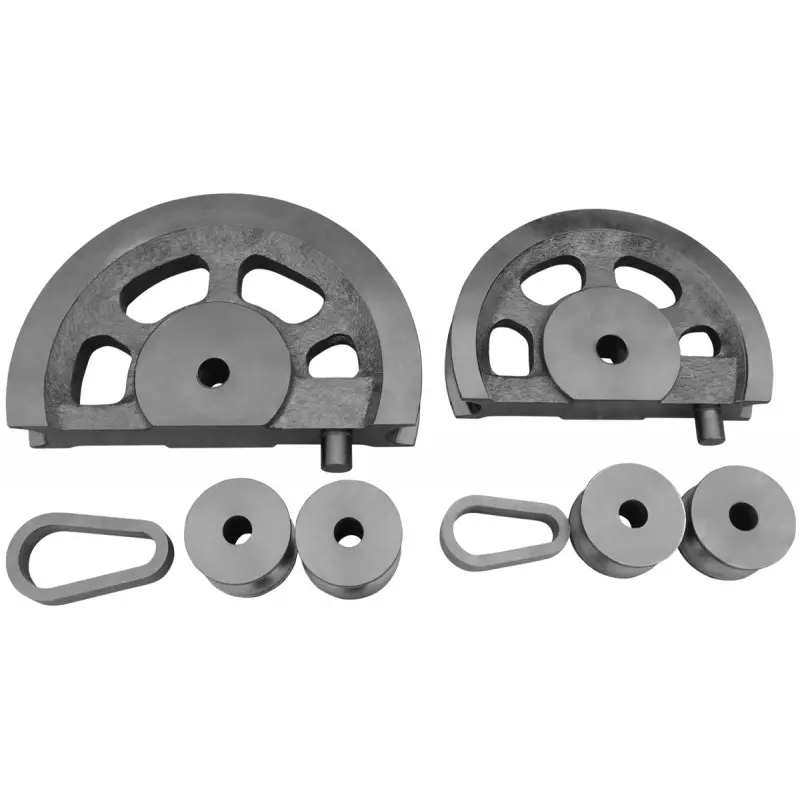

• Torude stantsid:
  • Ø 60,3 mm – R=420 mm (3,5D)
  • Ø 76,1 mm – R=530 mm (3,5D)

Toote spetsifikatsioon
